添加时间:2023/12/13

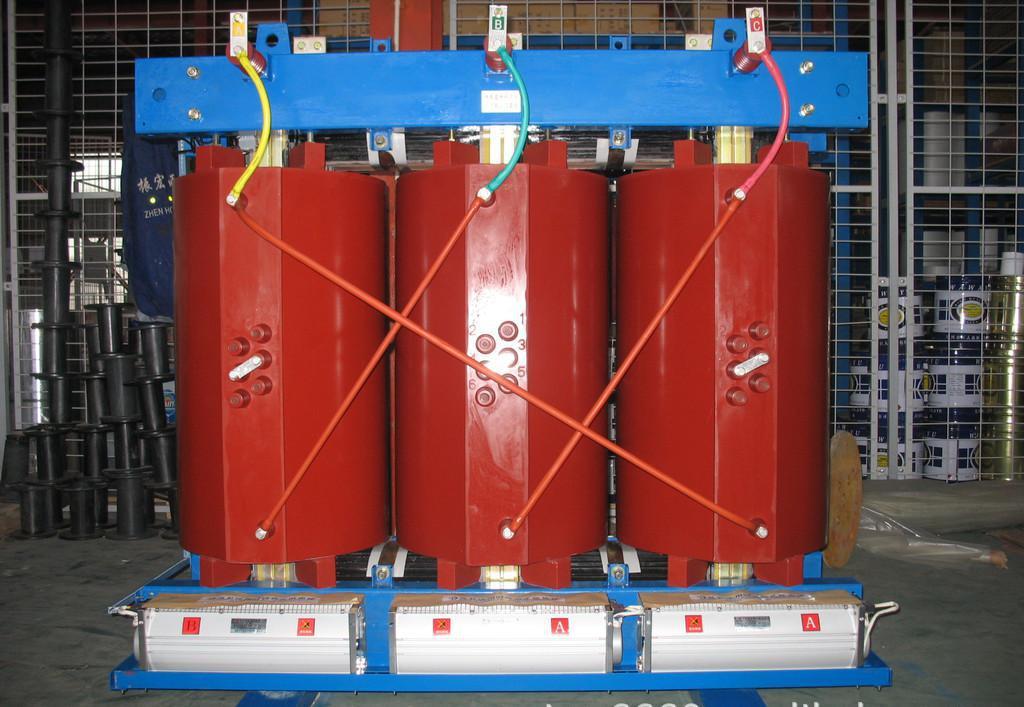

电力变压器的线圈是用铜或铝绝缘导线绕制的变压器的电路部分。
初级线圈(原始线圈):输入电能
次级线圈(副线圈):输出电能
同相的初级绕组和次级绕组通常套装在同一个心柱上,初级绕组和次级绕组的匝数也不相同。
根据电压的高低,可以分为高、低两个绕组。
变压器按其结构可分为圆筒型、螺旋型、连续型、缠绕型、内屏蔽型等。
用同心圆筒式铁芯柱套装高、低压变压器绕组。
螺旋线圈每匝并联导线的数目较多,且是沿径向压成一条一条的叠绕方式。平行的导线被绕成螺旋状,中间用沟道隔开。
如果并联线数较多(如12根),则将并联线分成两组并排绕制成双螺旋线圈。
螺旋型线圈通常用于三相容量大于800kVA,电压小于35kV的大电流线圈。
连环圈是由多个沿轴向串联的线饼组成,绕制时,若主轴匝沿径向串联绕成一个线饼,再采用“翻绕法”,使绕制连续过渡到下一个线饼。
因为采用了特殊的卷绕工艺,从一个卷绕到另一个卷绕,卷绕内、外的接头是交替进行的,但是卷绕的导线都是自然连接的,所以不会有任何连接。
因此,连续式绕组具有较高的机械强度和可靠性。该绕组应用范围广,机械强度高,散热条件好,一般用于三相容量在630kVA以上,电压在3~110 kV的绕组。
主变全部绕组采用半硬铜丝,高压绕组采用连续线圈,低压绕组采用螺旋线圈。
